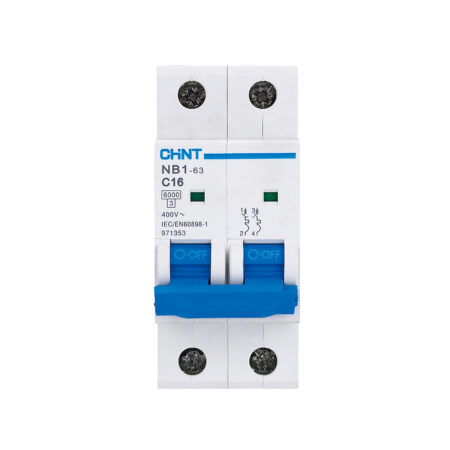

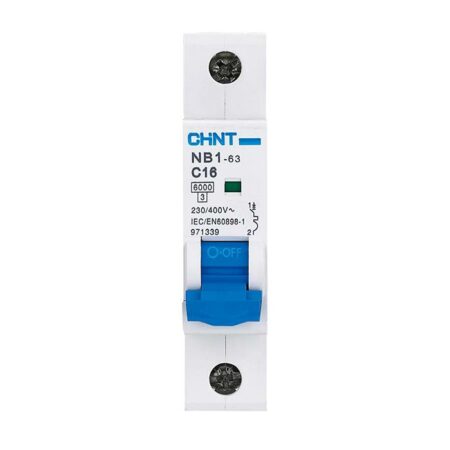

1.1 Fonction
Protection des personnes et des incendies : Protection des câbles et des lignes contre les surcharges et les courts-circuits.
1.2 Sélection
Courant de fonctionnement résiduel nominal
I∆n ＝30 mA : protection supplémentaire en cas de contact direct.
Cours de voyage
Classe A et AC
Un déclenchement de classe est assuré pour les résidus sinusoïdaux alternés.
ainsi que pour les courants résiduels continus pulsés, qu'ils augmentent rapidement ou lentement.
Le déclenchement de la classe AC est assuré pour les courants résiduels alternatifs sinusoïdaux, qu'ils augmentent rapidement ou lentement.
Courbe de déclenchement
Courbe B (3 In-5 In) protection et contrôle des circuits contre les surcharges et les courts-circuits ; protection des personnes et des câbles de grande longueur dans les systèmes TN et IT.
Courbe C (5 In-10 In) protection et contrôle des circuits contre les surcharges et les courts-circuits ; protection pour charges résistives et inductives à faible courant d'appel.
1.3. Appareils complémentaires
Contacts auxiliaires XF9
Déclencheur shunt S9
Déclencheur sous tension V9
Déclencheur de surtension OVT-1
